Trục xoay máy xúc lật
1. Hệ thống truyền động có cấu trúc giảm hai giai đoạn. Nó cung cấp tùy chọn vi sai thông thường hoặc NO - Spin LSD.
2. Bộ giảm tốc chính, sử dụng bánh răng côn Gleason, đảm bảo hiệu quả truyền cao và hoạt động với tiếng ồn thấp.
3. Hộp số bánh răng hành tinh loại NGW có cấu trúc hợp lý và nhỏ gọn.
4. Vỏ trục làm bằng thép đúc giúp giảm trọng tâm, do đó tăng cường độ an toàn.
5. Việc lắp đặt phanh loại đĩa - kẹp - đảm bảo mô-men xoắn phanh lớn và độ tin cậy cao.
6. Thiết lập này phù hợp với máy xúc lật 5 tấn.
Giới thiệu:

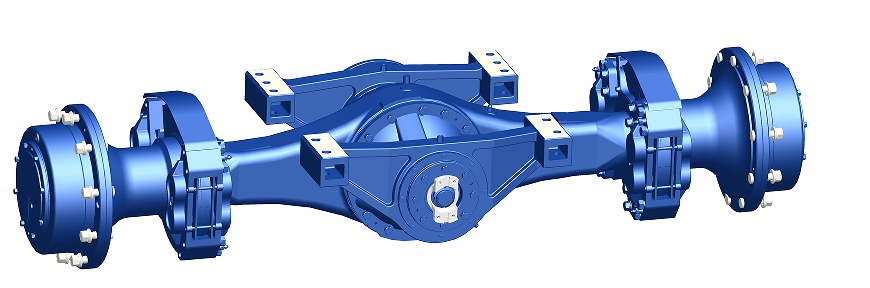

Loader Swing Axle được thiết kế đặc biệt cho máy xúc lật hạng 5 tấn và đóng vai trò là thành phần cốt lõi tích hợp truyền lực, lái dao động và điều khiển phanh. Với thiết kế cấu trúc dao động, nó có thể thích ứng hiệu quả với điều kiện đường xá không bằng phẳng và có khả năng thích ứng địa hình mạnh hơn so với trục cứng truyền thống. Giải pháp sáng tạo này kết hợp hộp số côn xoắn ốc Gleason, thiết bị truyền động hành tinh NGW và hệ thống phanh đĩa kẹp phanh Thông qua thiết kế cấu trúc dao động sáng tạo, công nghệ bánh răng tỷ số tiếp xúc cao và điều khiển phanh thông minh, hệ thống này cải thiện hiệu quả hoạt động của máy xúc lật trong môi trường khắc nghiệt như hầm mỏ, cảng và các điều kiện làm việc đòi hỏi khắt khe khác, đồng thời giảm chi phí bảo trì.
Các thông số kỹ thuật chính:
Mẫu |
ZL50MBH |
TL46B |
Tổng tỷ lệ truyền |
22.85 |
|
Mô-men xoắn đầu vào tối đa |
5100 nghìn năm |
5000 nghìn năm |
Tải mỗi trục |
27000 Kg |
25000 kg |
Áp suất dầu phanh |
11MPa |
|
Khoảnh khắc phanh |
13050 nghìn năm |
|
Thuyên |
8.8ml |
|
Mẫu |
D1 |
D2 |
D3 |
H1 |
H2 |
H3 |
L1 |
L2 |
L3 |

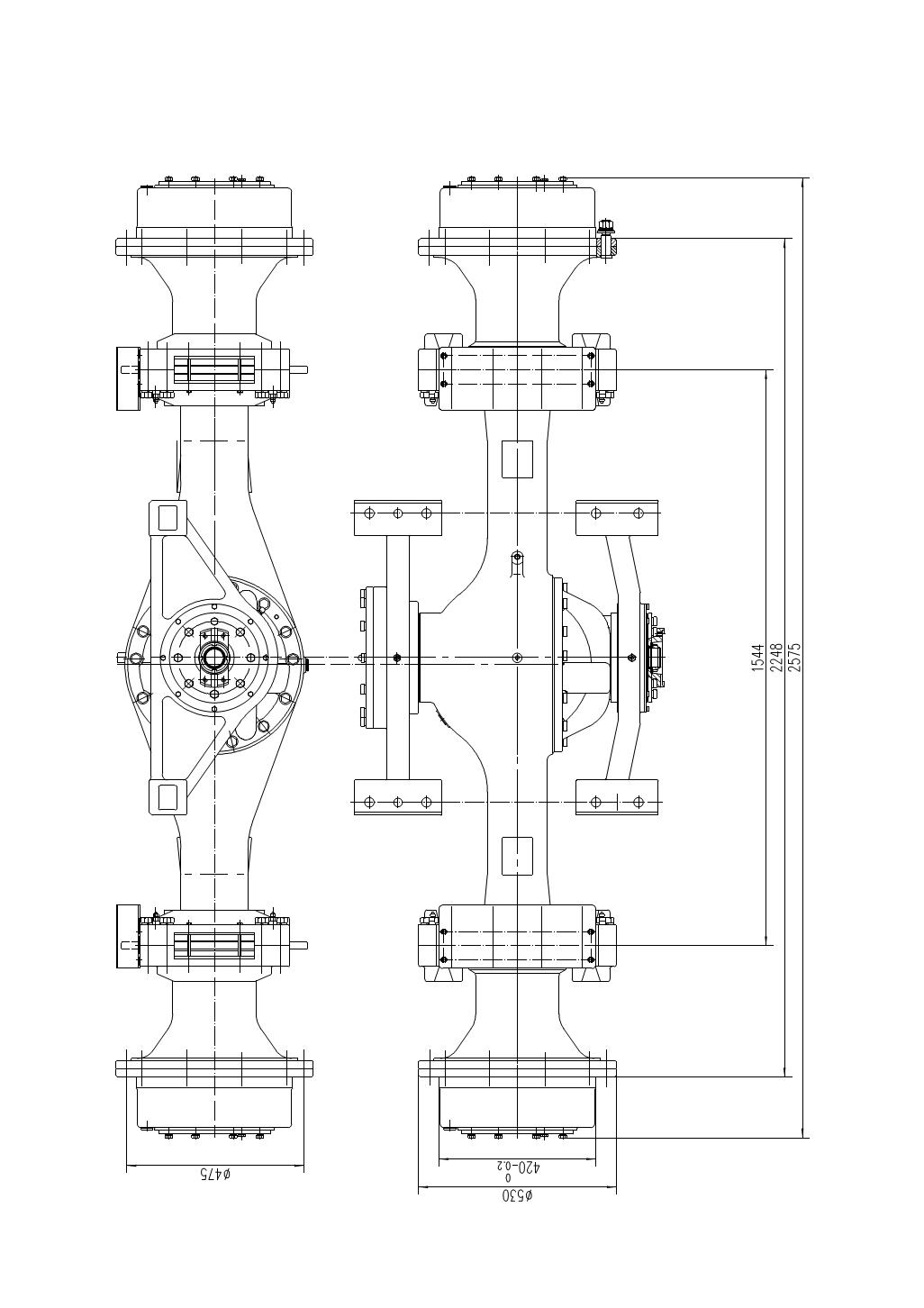

ZL50MBH |
Ø480 |
Ø4200-0.2 |
Ø26 |
220 |
330 |
280 |
2575.4 |
2248 |
1841 |
TL46B |
Ø420h9 |
Ø29 |
190 |
355 |
300 |
2385.4 |
2060 |
1653 |
|
Kích thước của |
8-Ø12.1 phân phối Ø155.5 của vòng tròn, phần tử khớp nối lồi Ø110g8 chiều cao 2.3 |
||||||||
Yêu cầu 0il cho trục dẫn động (tiêu chuẩn API) |
|||||||||
GL-5: 85W / 90 Dầu bánh răng (trên -12 °C) |
|||||||||
Dầu phanh tổng hợp DOT3 hoặc 719, không cho phép trộn lẫn |
|||||||||
Bảo trì
Bảo dưỡng trục máy móc xây dựng nên tuân theo nguyên tắc "định hướng phòng ngừa, bảo dưỡng bắt buộc". Thông qua việc vệ sinh hàng ngày, bôi trơn thường xuyên, siết chặt và kiểm tra các bộ phận, các vấn đề tiềm ẩn có thể được phát hiện và giải quyết nhanh chóng, ngăn ngừa các lỗi nhỏ biến thành hỏng hóc nghiêm trọng — chẳng hạn như khóa ổ trục dẫn đến hư hỏng răng bánh răng hoặc gãy trục. Bạn nên tạo kế hoạch bảo trì tùy chỉnh dựa trên tần suất sử dụng và điều kiện hoạt động của thiết bị, đồng thời ưu tiên các bộ phận ban đầu để duy trì hiệu suất trục ổn định và kéo dài tuổi thọ hoạt động của thiết bị.
