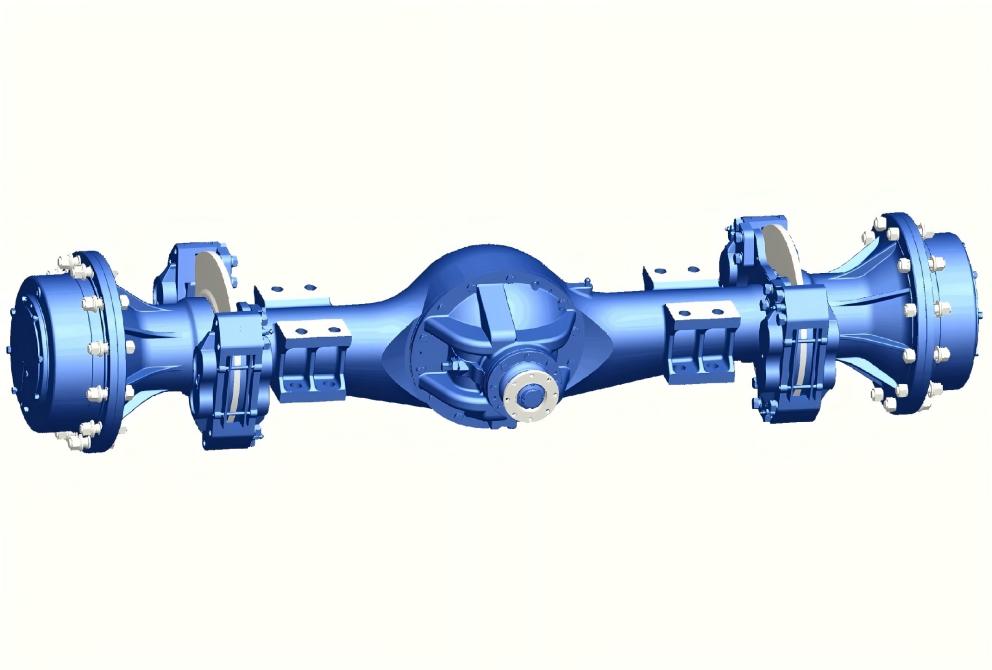

Trục nạp 5 tấn
1. Truyền động bánh răng hai giai đoạn cung cấp nhiều tỷ số truyền cho các ứng dụng linh hoạt.
2. Bộ giảm tốc chính có bánh răng côn Gleason đảm bảo hiệu quả truyền cao và tiếng ồn hoạt động thấp.
3. Hộp số bánh răng hành tinh kiểu NGW được thiết kế với cấu trúc hợp lý và nhỏ gọn để tích hợp tiết kiệm không gian.
4. Hệ thống phanh kiểu kẹp đĩa đảm bảo mô-men xoắn phanh cao và hiệu suất đáng tin cậy trong các điều kiện hoạt động khác nhau.
5.It phù hợp với máy xúc lật dòng 5 tấn
Giới thiệu:
Trục nạp 5 tấn kết hợp kiến trúc truyền động giảm tốc hai giai đoạn. Giai đoạn giảm tốc chính sử dụng hệ thống truyền động bánh răng côn xoắn ốc Gleason, trong khi giảm tốc đầu bánh xe sử dụng cơ cấu bánh răng hành tinh kiểu NGW. Vỏ trục được chế tạo từ thép đúc thông qua các quy trình đúc chính xác, đảm bảo tính toàn vẹn của cấu trúc và độ chính xác về kích thước. Đối với phanh, hệ thống phanh đĩa kẹp được tích hợp để mang lại độ an toàn cao hơn và độ tin cậy vận hành nhất quán trong các điều kiện làm việc khác nhau.

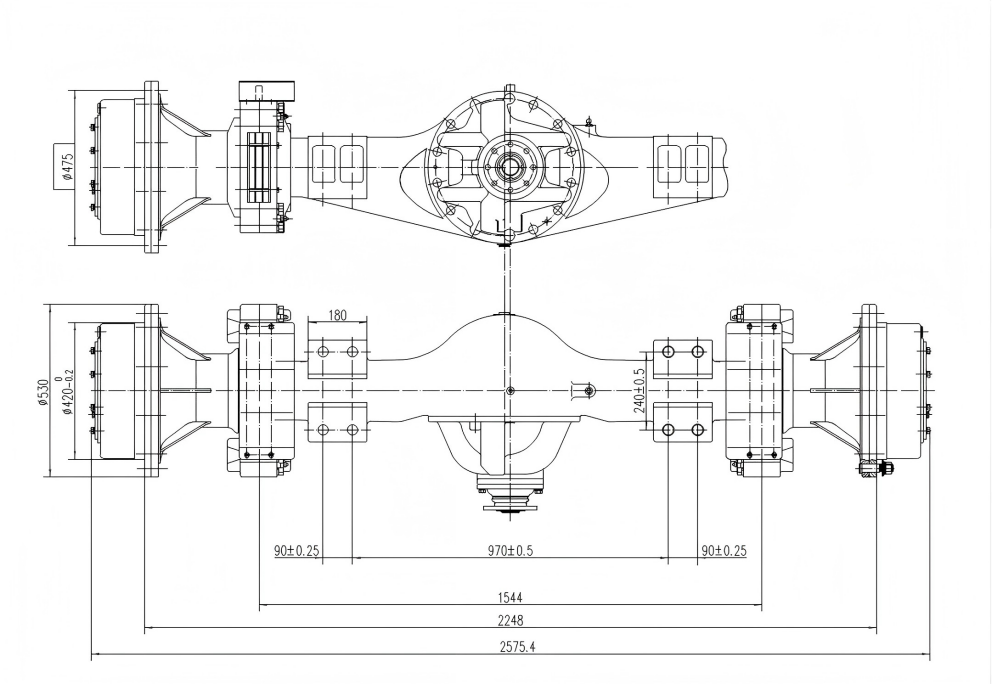

Các thông số kỹ thuật chính:
Tổng tỷ lệ truyền |
22.85 |
Mô-men xoắn đầu vào tối đa |
5100 nghìn năm |
Tải mỗi trục |
27000 Kg |
Áp suất dầu phanh |
11MPa |
Khoảnh khắc phanh |
13050 nghìn năm |
